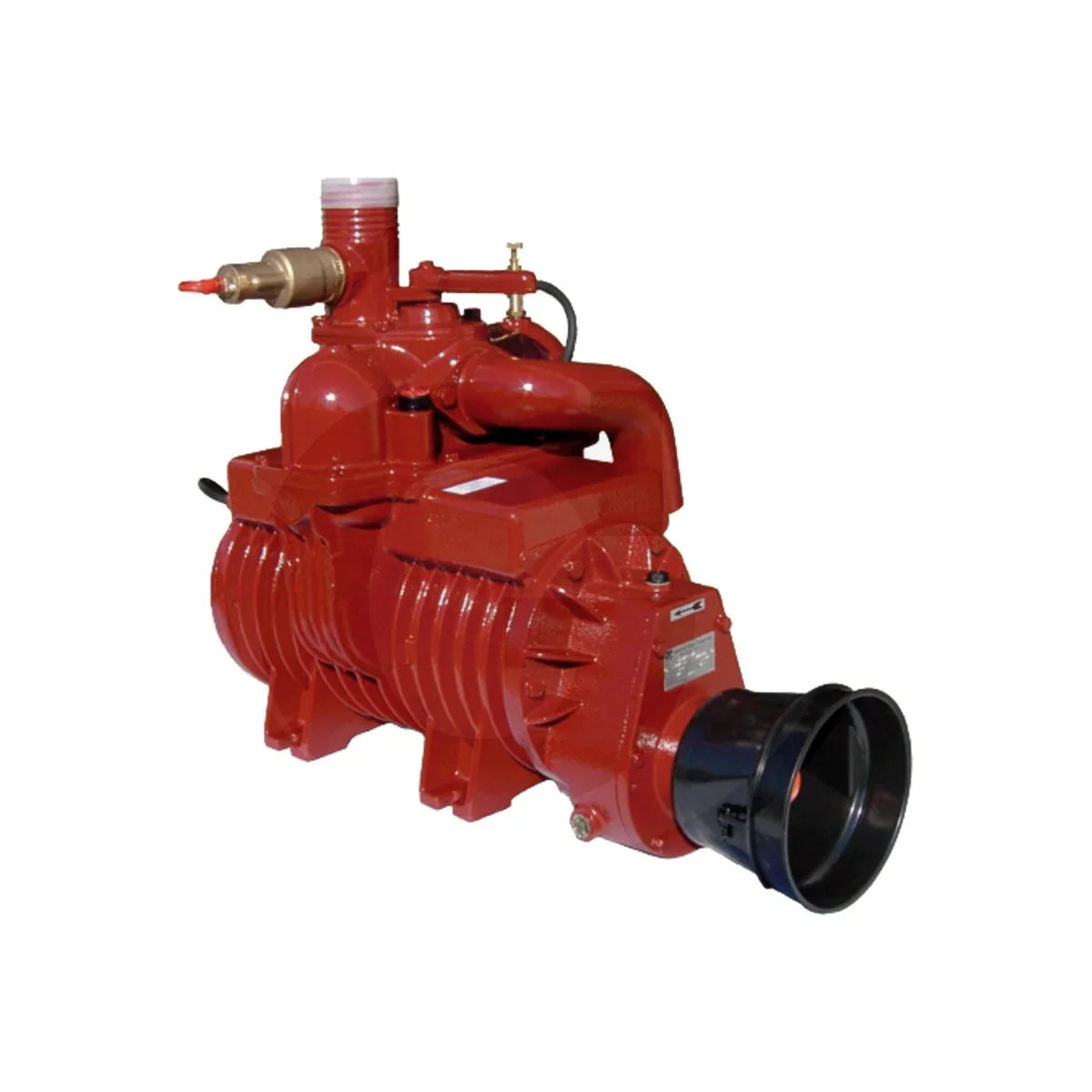

Pompa de vid MEC 8000 M LF SX D80 Battioni Pagani. Cod produs 4059000700001.

✔ Informatii despre produs

Compresoarele sunt livrate fara supapa de siguranta!

Lubrifiere sub presiune cu ajutorul gresorului reglabil.

Angrenaj: 1 3/8" 6 dinti

Categorie in catalogul GRANIT: Administrare dejectii si sisteme biogaz > Administrare dejectii > Pompe cu vacuum.

✔ Specificatii

• Cod produs: 4059000700001
• Producator: Battioni Pagani
• Versiune: MEC 8000 M LF SX D80 STD
• Angrenaj: 1 3/8", 6 dinti
• Capacitate (l/min.): 8100
• Turatie (U/min.): 540
• Sens de rotatie: stanga
• Sistem de ungere: Lubrifiere fortata
• Racord (mm): 80
• Supapa de siguranta la suprapresiune: 1 1/2"
• Supapa subpresiune: 1 1/ 2"
• Date tehnice:
  Datorita designului simplu si functional, pompele MEC au devenit cele mai utilizate pentru golirea foselor septice in mediul urban si in agricultura.
  Aceasta pompa este capabila sa genereze atat suprapresiune, cat si subpresiune.
  • Pompa de vid cu lamele standard
  • Presiune maxima: 2,5 bari
  • Vid absolut maxim: aprox. 94 % (inHg)
  • Procentul maxim de vid continuu: aprox. 60 % (inHg)
  • Puterea necesara pentru presiunea maxima: 27 kW
  • Puterea necesara pentru vid maxim: 16 kW
• Alte informatii:
  Abrevieri:
  LF: Lubrifiere fortata
  LA: lubrifiere automata
  SX: in sens invers acelor de ceasornic
  DX: in sensul acelor de ceasornic
  BTS: Lamele standard
  Longlife: Lamele rezistente la caldura
  LUBRIFIERE NORMALA
  Lubrifierea are loc numai in timpul fazei de aspiratie. Vidul creat de pompa rotativa cu lamele aspira uleiul din rezervor. In timpul fazei de compresie, lubrifierea se realizeaza cu resturile de ulei ramase din faza anterioara. Lubrifierea normala se aplica doar la modelele MEC 1000 si MEC 1600, care sunt fabricate exclusiv cu acest tip de lubrifiere.
  LUBRIFIERE FORTATA (LF)
  Este varianta standard pentru cisterne de gunoi de grajd. Lubrifierea se realizeaza atat in faza de aspiratie, cat si in faza de compresie, cu ajutorul unei pompe cu roti dintate montate in partea din spate si actionata de arborele rotorului. Pompa cu roti dintate aspira uleiul din rezervor si il conduce catre robinetul de dozare cu reglare manuala. Uleiul in exces se scurge printr-un furtun de la robinet inapoi in rezervor.
  LUBRIFIERE AUTOMATA (LA)
  Cu acest sistem, lubrifierea se realizeaza atat in faza de aspiratie, cat si in cea de compresie, cu ajutorul unei pompe cu piston de dozare cu debit reglabil, montata in partea din spate si actionata de rotor. Uleiul este pulverizat direct in pompa rotativa cu lamele sub vid, ceea ce elimina necesitatea reglarii manuale si asigura o economie semnificativa de ulei.
  Caracteristici ale pompelor cu vacuum B&P
  M
  Arborele de transmisie (priza de putere) este actionat printr-un cardan la 540 rotatii pe minut. Aceasta versiune poate fi identificata pe carcasa cutiei de viteze de transmisie, situata in partea din fata a pompei rotative cu lamele, precum si pe placuta de identificare si pe inscriptia de pe partea superioara a carcasei.
  MA
  Arborele de transmisie (priza de putere) este actionat printr-un cardan la 1000 de rotatii pe minut. Aceasta versiune poate fi identificata pe carcasa cutiei de viteze de reducere, situata in partea din fata a pompei rotative cu lamele, precum si pe placuta de identificare si pe inscriptia de pe capacul cutiei de viteze.
  P
  Arborele de transmisie (priza de putere) este actionat printr-o roata de curea cu curea. Aceasta versiune se regaseste pe arborele canelat cilindric al transmisiei, precum si pe placuta de identificare: .... / P = se observa roata de curea montata.
  D
  Arborele de transmisie (priza de putere) este actionat printr-un arbore cardanic conectat direct la ambreiajul presat. Aceasta versiune se recunoaste dupa cuplajul presat, situat in partea din fata a pompei rotative cu lamele, precum si dupa placuta de identificare: .... / D = Se observa cuplajul direct.
  H
  Arborele de transmisie (priza de putere) este actionat de un motor hidraulic cu angrenaje. Aceasta versiune se recunoaste dupa suportul motorului hidraulic, situat in partea din fata a pompei rotative cu lamele, precum si dupa placuta de identificare: .... / H = transmisie hidraulica.
  HM
  Cu transmisie de redresare pentru actionare cu motor hidraulic.
  G
  Aceasta versiune de pompa rotativa de vid cu lamele, care se monteaza pe grupul GARDA sau pe grupul LEDRA; nu este posibila utilizarea acesteia separat. Versiunea este indicata pe pinionul exterior, situat in partea din fata a pompei rotative cu lamele, precum si pe placuta de identificare: ... / G = Echipament identificabil pentru GARDA sau LEDRA.
  GA
  Versiunea de pompa rotativa de vid cu lamele care se monteaza pe grupul GARDA sau pe grupul LEDRA cu 1000 de rotatii pe minut; nu este posibila utilizarea acesteia separat. Versiunea este indicata pe pinionul exterior, situat in partea din fata a pompei rotative cu lamele, precum si pe placuta de identificare: ... /GA = Echipament pentru GARDA sau LEDRA, identificabil prin 1000 de rotatii pe minut.
  K
  Arborele de antrenare (priza de putere) este actionat printr-un cardan la 540 rotatii/min si este prevazut pentru a putea actiona o pompa din grupa 2 sau din grupa 3. Aceasta versiune se recunoaste dupa suportul pompei hidraulice si dupa placuta de identificare.
  KA
  Arborele de antrenare (priza de putere) este actionat printr-un cardan la 1000 de rotatii pe minut si este prevazut pentru a putea actiona o pompa hidraulica din grupa 2 sau din grupa 3. Aceasta versiune se recunoaste dupa suportul pompei hidraulice, precum si dupa placuta de identificare si inscriptia de pe partea superioara a carcasei.
  BALAST
  Racire prin injectoare de aer in timpul procesului de aspiratie. La -0,7 bar, pompa poate functiona in mod continuu. Pompele BALLAST sunt echipate standard cu lamele rezistente la caldura. Sistem de protectie impotriva accidentelor – In cazul unui blocaj, rotorul coboara datorita orificiilor alungite. Astfel, riscul de rupere a carcasei este redus la minimum. Indicator de caldura.
• Serie/Tip: MEC

✔ Atentie la compatibilitate

Inainte de punerea in functiune, trebuie sa se umple cu uleiul pentru compresoare 4055070200100 sau 21088898 GEB5, iar carcasa angrenajului cu uleiul 210CLP460 GEB20.
Compresorul este furnizat fara supape de siguranta!
Fiecare pompa este supusa in fabrica unui test final complet, in cadrul caruia se verifica, printre altele, vidul, compresia si lubrifierea.
Pentru fiecare pompa se intocmeste un raport de verificare care contine numarul de serie al pompei.
